C系列普通车床

C系列普通车床可以车削零件的外圆、内孔和端面、可以钻孔、铰孔和拉油槽，可以加工各种公制、英制、模数、径节螺纹，用户提出特殊定货还可以加工周节螺纹，也可以加工钢、铸铁及有色金属、非金属等材料，本机床特别适用于小批量生产的加工车间、机械修理车间等使用。加工的零件尺寸精度可达到IT7级，表面粗糙度可达到1.6级。

Product Details

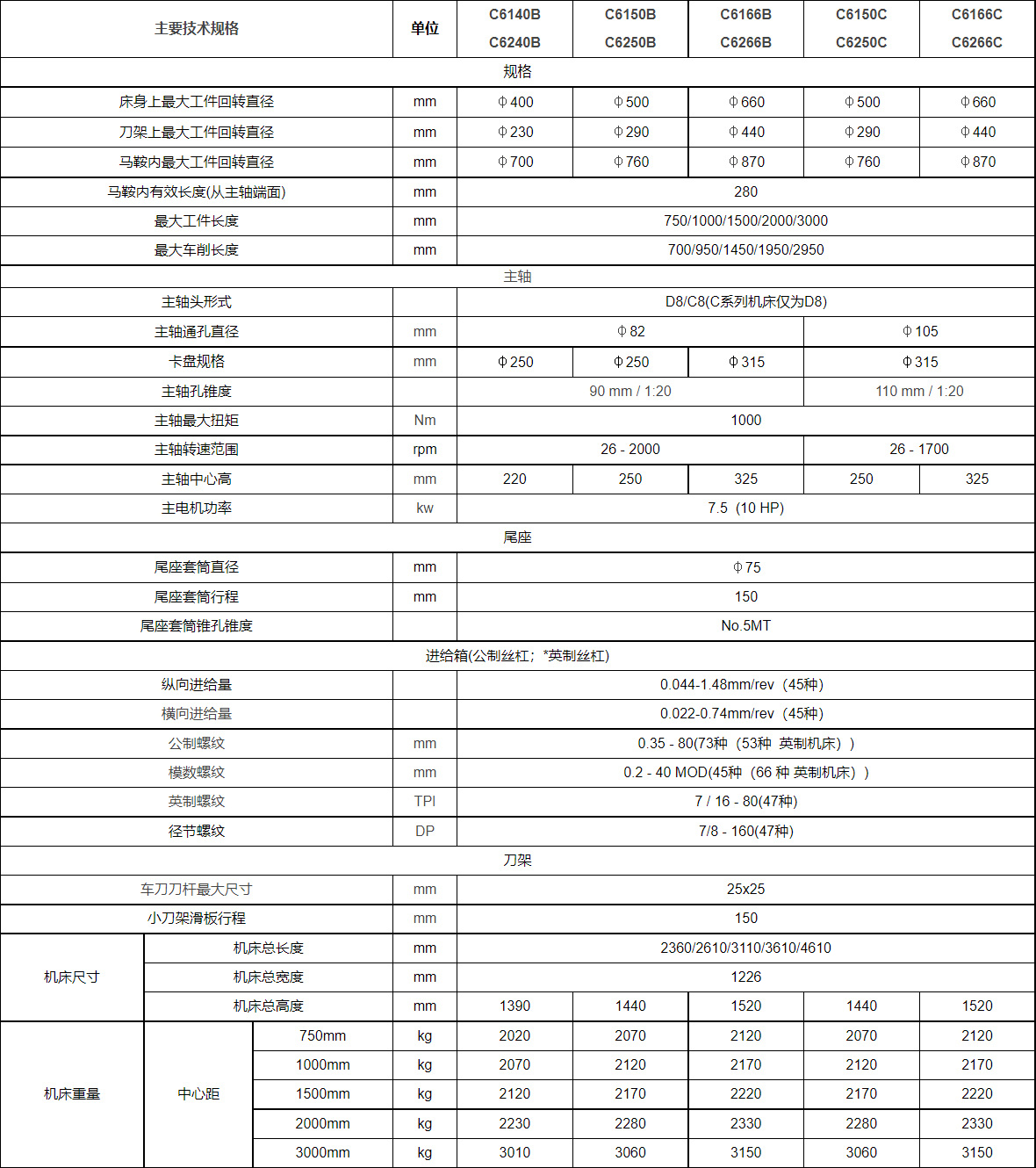

主要技术规格

单位

C6140B
C6240B

C6150B
C6250B

C6166B
C6266B

C6150C
C6250C

C6166C
C6266C

规格

床身上最大工件回转直径

φ400

φ500

φ660

φ500

φ660

刀架上最大工件回转直径

φ230

φ290

φ440

φ290

φ440

马鞍内最大工件回转直径

φ700

φ760

φ870

φ760

φ870

马鞍内有效长度(从主轴端面)

280

最大工件长度

750/1000/1500/2000/3000

最大车削长度

700/950/1450/1950/2950

主轴

主轴头形式

D8/C8(C系列机床仅为D8)

主轴通孔直径

φ82

φ105

卡盘规格

φ250

φ315

主轴孔锥度

90 mm / 1:20

110 mm / 1:20

主轴最大扭矩

1000

主轴转速范围

rpm

26 - 2000

26 - 1700

主轴中心高

220

250

325

250

325

主电机功率

7.5 (10 HP)

尾座

尾座套筒直径

φ75

尾座套筒行程

150

尾座套筒锥孔锥度

No.5MT

进给箱(公制丝杠；*英制丝杠)

纵向进给量

0.044-1.48mm/rev（45种）

横向进给量

0.022-0.74mm/rev（45种）

公制螺纹

0.35 - 80(73种（53种英制机床）)

模数螺纹

0.2 - 40 MOD(45种（66 种英制机床）)

英制螺纹

TPI

7 / 16 - 80(47种)

径节螺纹

7/8 - 160(47种)

刀架

车刀刀杆最大尺寸

25x25

小刀架滑板行程

150

机床尺寸

机床总长度

2360/2610/3110/3610/4610

机床总宽度

1226

机床总高度

1390

1440

1520

1440

1520

机床重量

中心距

750mm

2020

2070

2120

2070

2120

1000mm

2070

2120

2170

2120

2170

1500mm

2120

2170

2220

2170

2220

2000mm

2230

2280

2330

2280

2330

3000mm

3010

3060

3150

3060

3150

标准配置

●三爪卡盘

●刀架防护

●卡盘防护

● 四方刀架

●中心架(≥1500mm-标配<1500mm-选配)

●跟刀架(≥1500mm-标配<1500mm-选配)

●标准工具

选择配置

●四爪卡盘

●11kw主轴电机

●后防护

●尾座用活顶尖

●平面盘

●乱扣盘

●车锥装置

●数显装置DRO

●地脚螺栓

●主轴顶尖与顶尖套

●可调垫铁

注：本公司秉承不断改进产品设计的方针，我们保留修改本样本中产品技术规格的权利，恕不另行通知。

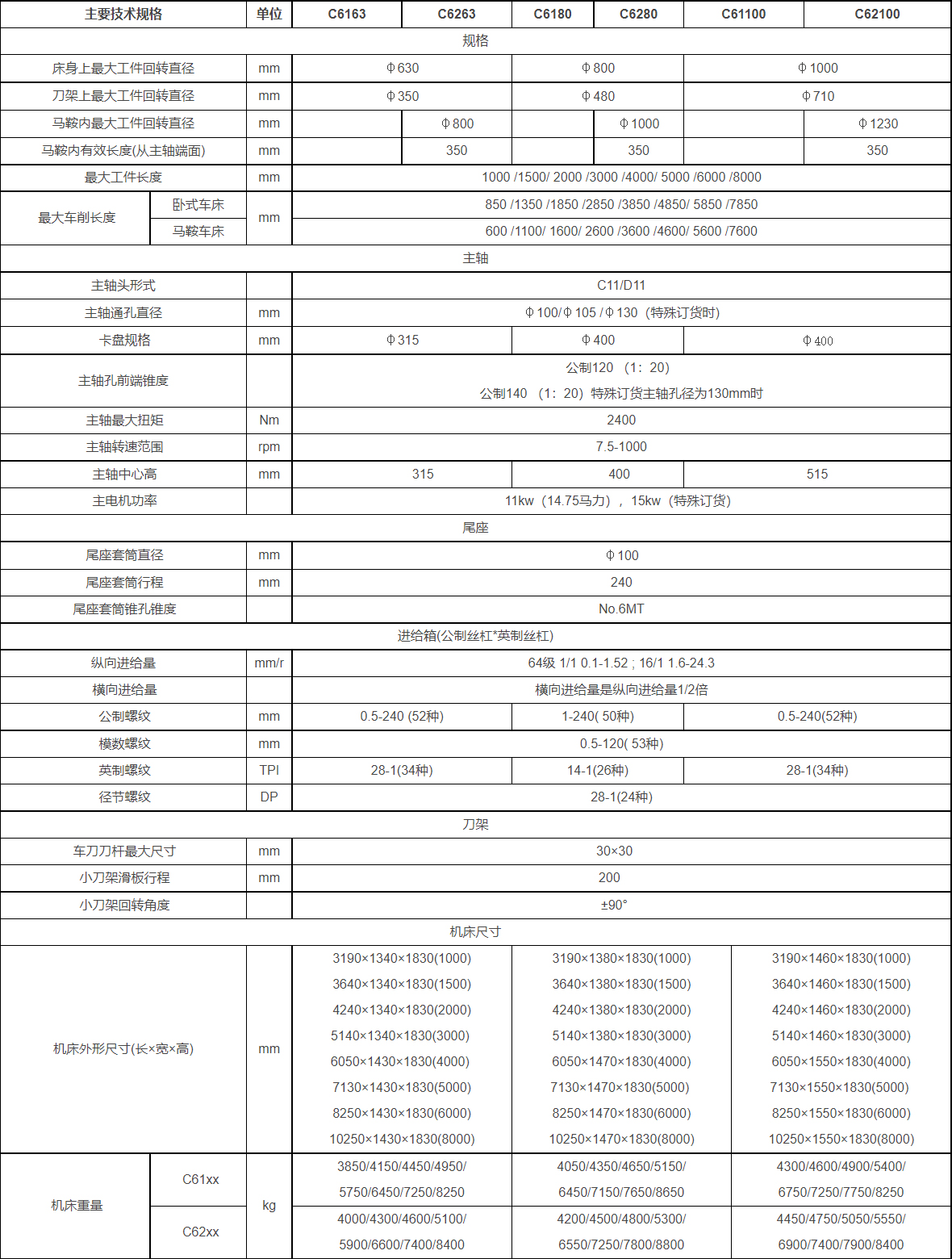

主要技术规格			单位	C6163	C6263	C6180	C6280	C61100		C62100
规格
床身上最大工件回转直径			mm	φ630		φ800		φ1000
刀架上最大工件回转直径			mm	φ350		φ480		φ710
马鞍内最大工件回转直径			mm		φ800		φ1000			φ1230
马鞍内有效长度(从主轴端面)			mm		350		350			350
最大工件长度			mm	1000 /1500/ 2000 /3000 /4000/ 5000 /6000 /8000
最大车削长度		卧式车床	mm	850 /1350 /1850 /2850 /3850 /4850/ 5850 /7850
		马鞍车床		600 /1100/ 1600/ 2600 /3600 /4600/ 5600 /7600
主轴
主轴头形式				C11/D11
主轴通孔直径			mm	φ100/φ105 /φ130（特殊订货时)
卡盘规格			mm	φ315		φ400		φ400
主轴孔前端锥度				公制120 （1：20）公制140 （1：20）特殊订货主轴孔径为130mm时
主轴最大扭矩			Nm	2400
主轴转速范围			rpm	7.5-1000
主轴中心高			mm	315		400		515
主电机功率				11kw（14.75马力），15kw（特殊订货）
尾座
尾座套筒直径			mm	φ100
尾座套筒行程			mm	240
尾座套筒锥孔锥度				No.6MT
进给箱(公制丝杠*英制丝杠)
纵向进给量			mm/r	64级 1/1 0.1-1.52 ; 16/1 1.6-24.3
横向进给量				横向进给量是纵向进给量1/2倍
公制螺纹			mm	0.5-240 (52种)		1-240( 50种)		0.5-240(52种)
模数螺纹			mm	0.5-120( 53种)
英制螺纹			TPI	28-1(34种)		14-1(26种)		28-1(34种)
径节螺纹			DP	28-1(24种)
刀架
车刀刀杆最大尺寸			mm	30×30
小刀架滑板行程			mm	200
小刀架回转角度				±90°
机床尺寸
机床外形尺寸(长×宽×高)			mm	3190×1340×1830(1000) 3640×1340×1830(1500) 4240×1340×1830(2000) 5140×1340×1830(3000) 6050×1430×1830(4000) 7130×1430×1830(5000) 8250×1430×1830(6000) 10250×1430×1830(8000)		3190×1380×1830(1000) 3640×1380×1830(1500) 4240×1380×1830(2000) 5140×1380×1830(3000) 6050×1470×1830(4000) 7130×1470×1830(5000) 8250×1470×1830(6000) 10250×1470×1830(8000)			3190×1460×1830(1000) 3640×1460×1830(1500) 4240×1460×1830(2000) 5140×1460×1830(3000) 6050×1550×1830(4000) 7130×1550×1830(5000) 8250×1550×1830(6000) 10250×1550×1830(8000)
机床重量	C61xx		kg	3850/4150/4450/4950/ 5750/6450/7250/8250		4050/4350/4650/5150/ 6450/7150/7650/8650			4300/4600/4900/5400/ 6750/7250/7750/8250
	C62xx			4000/4300/4600/5100/ 5900/6600/7400/8400		4200/4500/4800/5300/ 6550/7250/7800/8800			4450/4750/5050/5550/ 6900/7400/7900/8400

标准配置

●三爪卡盘

●卡盘防护

●刀架防护

●四方刀架

●中心架(≥3000mm-标配 <3000mm-选配)

●跟刀架(≥3000mm-标配<3000mm-选配)

●标准工具

选择配置

●四爪卡盘

●后防护

●主轴孔直径 φ130

●15kw主轴电机

●尾座用活顶尖

●平面盘

●乱扣盘

●车锥装置

●数显装置

● 地脚螺栓

● 主轴顶尖与顶尖套

●可调垫铁

●脚踏制动装置(1000mm~3000mm规格)

注：本公司秉承不断改进产品设计的方针，我们保留修改本样本中产品技术规格的权利，恕不另行通知。

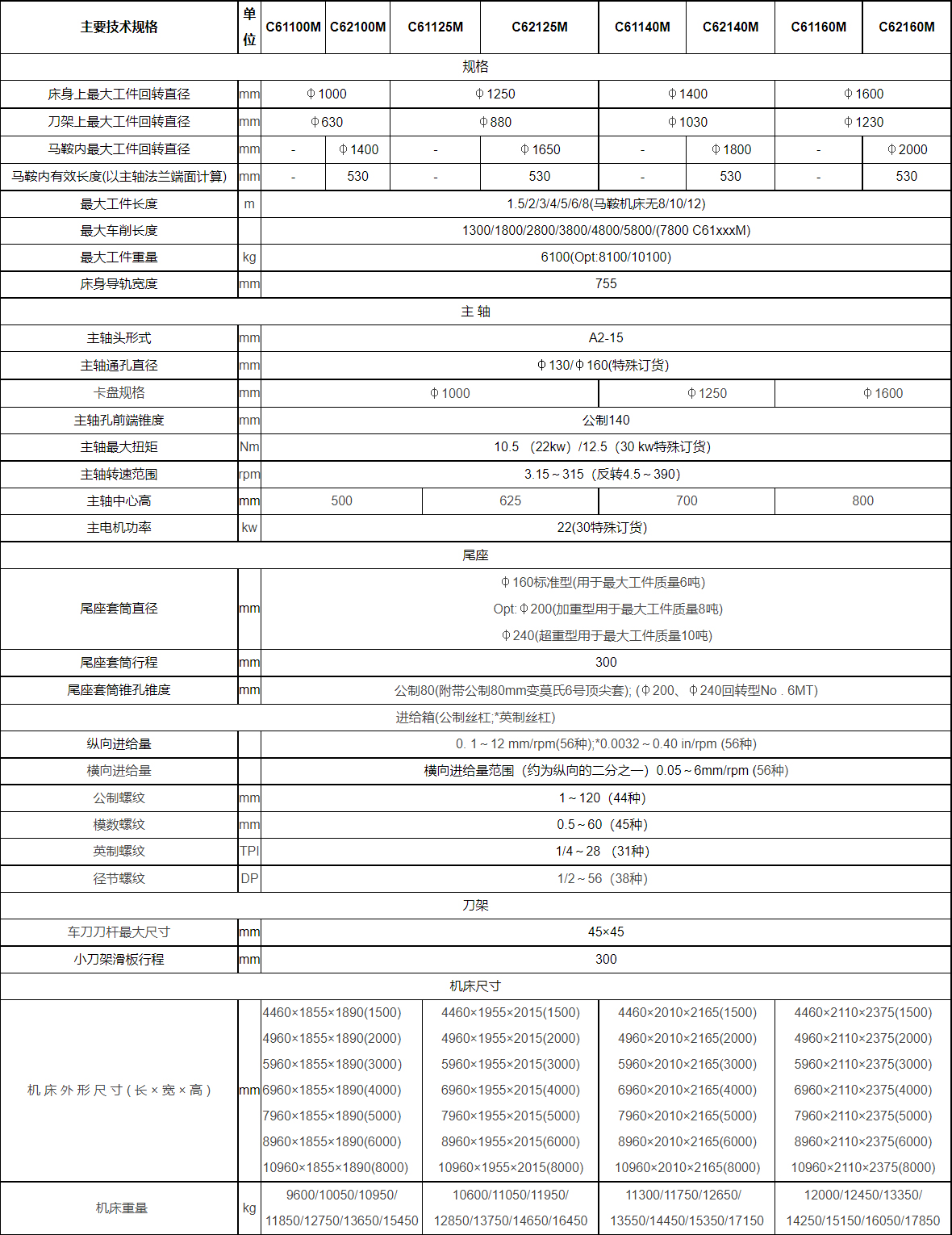

主要技术规格	单位	C61100M	C62100M	C61125M		C62125M	C61140M	C62140M	C61160M	C62160M
规格
床身上最大工件回转直径	mm	φ1000		φ1250			φ1400		φ1600
刀架上最大工件回转直径	mm	φ630		φ880			φ1030		φ1230
马鞍内最大工件回转直径	mm	-	φ1400	-		φ1650	-	φ1800	-	φ2000
马鞍内有效长度(以主轴法兰端面计算)	mm	-	530	-		530	-	530	-	530
最大工件长度	m	1.5/2/3/4/5/6/8(马鞍机床无8/10/12)
最大车削长度		1300/1800/2800/3800/4800/5800/(7800 C61xxxM)
最大工件重量	kg	6100(Opt:8100/10100)
床身导轨宽度	mm	755
主轴
主轴头形式	mm	A2-15
主轴通孔直径	mm	φ130/φ160(特殊订货）
卡盘规格	mm	φ1000					φ1250		φ1600
主轴孔前端锥度	mm	公制140
主轴最大扭矩	Nm	10.5 （22kw）/12.5（30 kw特殊订货）
主轴转速范围	rpm	3.15～315（反转4.5～390）
主轴中心高	mm	500			625		700		800
主电机功率	kw	22(30特殊订货）
尾座
尾座套筒直径	mm	φ160标准型(用于最大工件质量6吨） Opt:φ200(加重型用于最大工件质量8吨) φ240(超重型用于最大工件质量10吨)
尾座套筒行程	mm	300
尾座套筒锥孔锥度	mm	公制80(附带公制80mm变莫氏6号顶尖套); (φ200、φ240回转型No . 6MT)
进给箱(公制丝杠;*英制丝杠)
纵向进给量		0. 1～12 mm/rpm(56种);*0.0032～0.40 in/rpm (56种)
横向进给量		横向进给量范围（约为纵向的二分之一）0.05～6mm/rpm (56种)
公制螺纹	mm	1～120（44种）
模数螺纹	mm	0.5～60（45种）
英制螺纹	TPI	1/4～28 （31种）
径节螺纹	DP	1/2～56（38种）
刀架
车刀刀杆最大尺寸	mm	45×45
小刀架滑板行程	mm	300
机床尺寸
机床外形尺寸 ( 长 × 宽 × 高 )	mm	4460×1855×1890(1500) 4960×1855×1890(2000) 5960×1855×1890(3000）6960×1855×1890(4000) 7960×1855×1890(5000) 8960×1855×1890(6000) 10960×1855×1890(8000)			4460×1955×2015(1500) 4960×1955×2015(2000) 5960×1955×2015(3000) 6960×1955×2015(4000) 7960×1955×2015(5000) 8960×1955×2015(6000) 10960×1955×2015(8000)		4460×2010×2165(1500) 4960×2010×2165(2000) 5960×2010×2165(3000) 6960×2010×2165(4000) 7960×2010×2165(5000) 8960×2010×2165(6000) 10960×2010×2165(8000)		4460×2110×2375(1500) 4960×2110×2375(2000) 5960×2110×2375(3000) 6960×2110×2375(4000) 7960×2110×2375(5000) 8960×2110×2375(6000) 10960×2110×2375(8000)
机床重量	kg	9600/10050/10950/ 11850/12750/13650/15450			10600/11050/11950/ 12850/13750/14650/16450		11300/11750/12650/ 13550/14450/15350/17150		12000/12450/13350/ 14250/15150/16050/17850

标准配置

●四爪卡盘

●卡盘防护

●刀架防护

●四方刀架

●中心架(≥3000mm-标配<3000mm-选配)

●跟刀架(≥3000mm-标配<3000mm- 选配)

●顶尖

●主轴顶尖套

●标准工具

选择配置

●后防护

●车锥装置

●30kw主轴电机

●数显装置

●乱扣盘

●大孔重型中心架

●开放式中心架

●重型尾座

●电动尾座

注：本公司秉承不断改进产品设计的方针，我们保留修改本样本中产品技术规格的权利，恕不另行通知。
