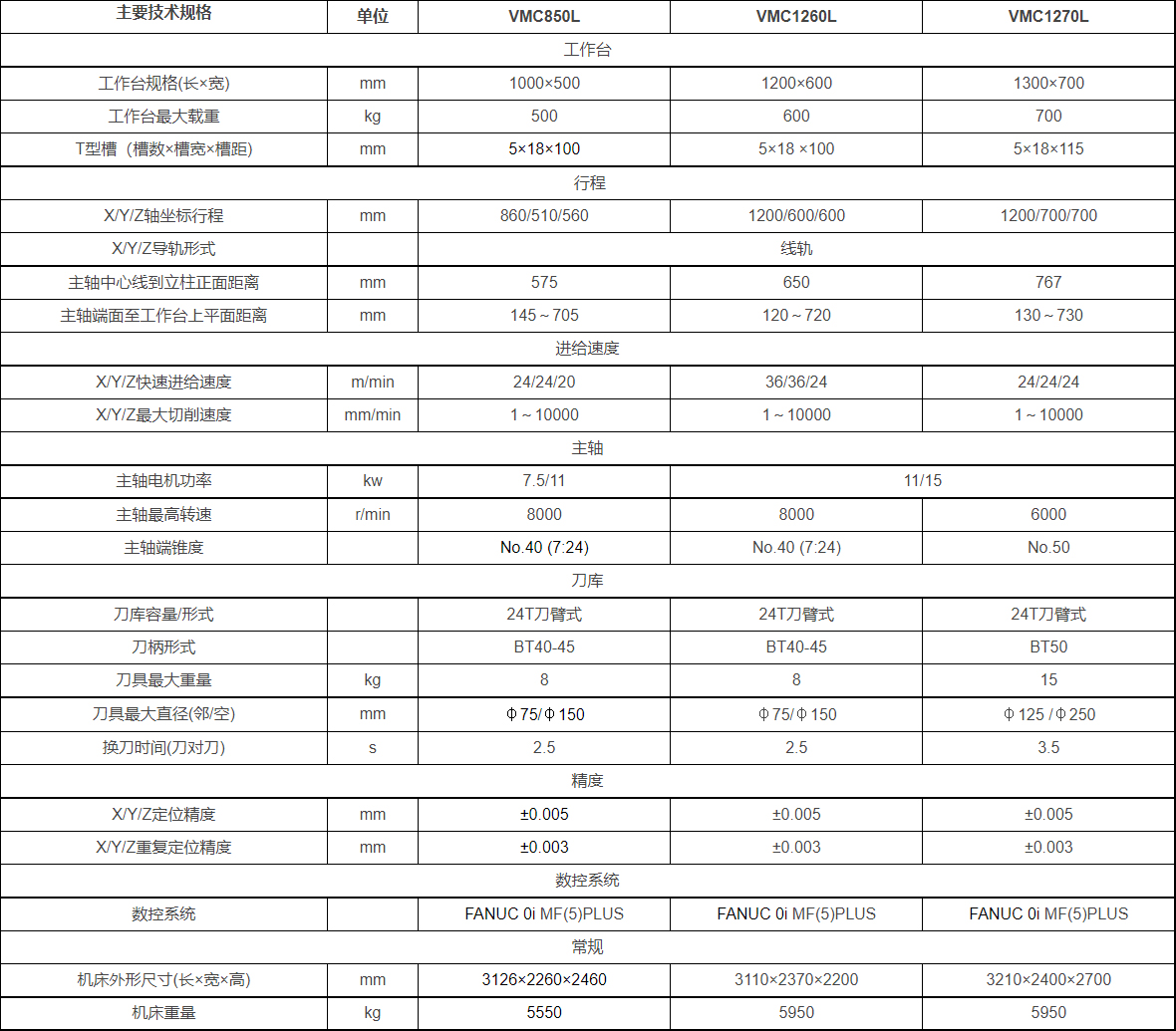

主要技术规格 |
单位 |
VMC850L |
VMC1260L |
VMC1270L |
|
工作台 |
||||
|
工作台规格(长×宽) |
mm |
1000×500 |
1200×600 |
1300×700 |
|
工作台最大载重 |
kg |
500 |
600 |
700 |
|
T型槽（槽数×槽宽×槽距) |
mm |
5×18×100 |
5×18 ×100 |
5×18×115 |
|
行程 |
||||
|
X/Y/Z轴坐标行程 |
mm |
860/510/560 |
1200/600/600 |
1200/700/700 |
|
X/Y/Z导轨形式 |
|
线轨 |
||
|
主轴中心线到立柱正面距离 |
mm |
575 |
650 |
767 |
|
主轴端面至工作台上平面距离 |
mm |
145～705 |
120～720 |
130～730 |
|
进给速度 |
||||
|
X/Y/Z快速进给速度 |
m/min |
24/24/20 |
36/36/24 |
24/24/24 |
|
X/Y/Z最大切削速度 |
mm/min |
1～10000 |
1～10000 |
1～10000 |
|
主轴 |
||||
|
主轴电机功率 |
kw |
7.5/11 |
11/15 |
|
|
主轴最高转速 |
r/min |
8000 |
8000 |
6000 |
|
主轴端锥度 |
|
No.40 (7:24) |
No.40 (7:24) |
No.50 |
|
刀库 |
||||
|
刀库容量/形式 |
|
24T刀臂式 |
24T刀臂式 |
24T刀臂式 |
|
刀柄形式 |
|
BT40-45 |
BT40-45 |
BT50 |
|
刀具最大重量 |
kg |
8 |
8 |
15 |
|
刀具最大直径(邻/空) |
mm |
φ75/φ150 |
φ75/φ150 |
φ125 /φ250 |
|
换刀时间(刀对刀) |
s |
2.5 |
2.5 |
3.5 |
|
精度 |
||||
|
X/Y/Z定位精度 |
mm |
±0.005 |
±0.005 |
±0.005 |
|
X/Y/Z重复定位精度 |
mm |
±0.003 |
±0.003 |
±0.003 |
|
数控系统 |
||||
|
数控系统 |
|
FANUC 0i MF(5)PLUS |
FANUC 0i MF(5)PLUS |
FANUC 0i MF(5)PLUS |
|
常规 |
||||
|
机床外形尺寸(长×宽×高) |
mm |
3126×2260×2460 |
3110×2370×2200 |
3210×2400×2700 |
|
机床重量 |
kg |
5550 |
5950 |
5950 |
●FANUC 数控系统
●整体式内拉门护罩
●24把刀臂式刀库
●皮带主轴
●自动润滑系统
●主轴气幕防尘系统
●简易油水分离器
●电气柜热交换器
●警示灯
●工件冷却系统
●手提吹屑空气枪
●刚性攻丝
●螺旋排屑机和小车
●Siemens 数控系统
●广州数控系统
●整体式外拉门护罩
●大流量冲屑装置
●电气柜空调
●第四轴数控转台
●中心出水主轴及高压冷却装置
●刀具检测装置
●M30自动断电装置
