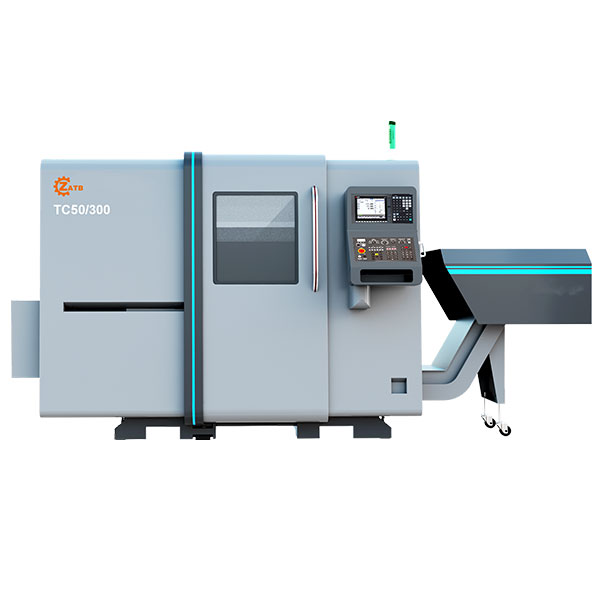

TC系列斜床身数控车床

TC系列斜床身数控车床是我公司生产的高精度两轴联动、五轴四联动，半闭环数控车床、车铣床。机床铸件为优质铸造件（HT300），床身30°、45°倾斜式设计、⼀体式铸造，具有较高的刚性。床鞍及尾座滑体均为直线导轨，摩擦系数小，动态特性好。控制系统采用MitsubishiM80LA、FANUC、Siemens，广州数控等系统和交流伺服驱动，操作方便、运转可靠。主轴采用高功率、高扭矩和高转速的主电机。该机能进行外圆、端面、槽、台阶、锥面、内孔、内孔槽、球面、螺纹、钻孔、铣削、刚性攻丝、偏心孔等加工，可实现一次装夹，完成多工序加工，大大的提高了加工效率，可以满足汽车、电子、家电、航空航天、模具、仪器仪表、石油化工、工程机械等各行业，可满足中小型复杂精密零件的高效率批量加工需求。

●具有良好的刚性和吸震性
●核心精度标准优于中国标准50%以上
●高速大扭矩主轴
●排屑方式灵活

Product Details

主要技术规格		单位	TC40/250	TC50/300	TC50L/450	TC60/500	TC50MY/380	TC60MY/420
最大回转直径		mm	400	520	520	600	520	600
最大加工直径		mm	250	400	400	500	360	400
过拖板最大回转直径		mm	200	280	280	320	280	320
最大加工长度		mm	250	300	450	500	380	420
主轴端部型式及代号			A2-5	A2-6	A2-6	A2-6	A2-6	A2-6
主轴通孔直径		mm	56	66	66	66	66	66
最大棒料直径		mm	42	52	52	52	52	52
主轴箱	主轴转速范围	rpm	10～5000	10～4000	10～4200	10～4200	10～4200	10～4200
主轴箱	主轴转速级数		伺服无极变速	伺服无极变速	伺服无极变速	伺服无极变速	伺服无极变速	伺服无极变速
A轴	动力头转速	rpm					10-6000	10-6000
	动力头功率	kw					2.2/3.7	3.7/5.5
	动力头扭矩	n.m					21/35.3	35.3/52.5
电机	主电机输出功率	kw	7.5（额定）/11（最大值）	11（额定）/15（最大值）	11（额定）/15（最大值）	10（额定）/15（最大值）	7.5（额定）/11（最大值）	11（额定）/15（最大值）
	主电机扭矩	n.m	47.8/70	70/95.5	70/95.5	95.5/143	47.7/70	70/95.5
	主轴扭矩	n.m	71.7/105	126/171.9	126/171.9	171.9/257.4	85.9/126	126/171.9
	主电机额定转速	rpm	1500	1500	1500	1000	1500	1500
	进给电机（X-Z）/(x-y-z)	kw	1.0/1.0	1.5/1.5	1.5/1.5	1.5/1.5	2.2/2.2/2.2	2.2/2.2/2.2
	进给电机扭矩	n.m	4.8/16.7	7.2/25	7.2/25	7.2/25	10.5/12	10.5/12
卡盘形式			6 吋	8 吋	8 吋	8吋	8 吋	8 吋
X 轴快移速度		m/min	30	30	30	30	30	30
Z 轴快移速度		m/min	30	30	30	30	30	30
Y 轴快移速度		m/min					16	16
X 轴行程		mm	200	200	200	280	180	200
Z 轴行程		mm	300	300	500	520	450	500
Y 轴行程		mm					±50	±50
刀塔中心高		mm	80	100	100	100	80	80
刀塔工位		t	12	12	12	12	12	15
刀盘厚度		mm	85	100	100	100	100	100
刀盘外径		mm	340	380/400	380/400	420	350	364
刀塔电机		w	750	1000	1000	1000	1000	1000
刀塔电机转矩		n.m	2.39/8.36	3.185	3.185	3.185	3.185	3.185
刀塔锁紧方式			液压锁紧	液压锁紧	液压锁紧	液压锁紧	液压锁紧	液压锁紧
刀塔旋转方式			伺服电机旋转	伺服电机旋转	伺服电机旋转	伺服电机旋转	伺服电机旋转	伺服电机旋转
是否可以就近换刀			可以	可以	可以	可以	可以	可以
尾座形式					液压尾座	液压尾座	液压尾座	液压尾座
尾座型号					No.5MT	No.5MT	No.5MT	No.5MT
尾座套筒行程		mm			150	150	150	150
刀具尺寸	端面刀座	mm	25×25	25×25	25×25	25×25	25×25	25×25
	镗刀座	mm	32	32	40	40	32	32
	动力刀座						BMT45（ER25）	BMT55（ER25/ER32）
机床外形尺寸（长×宽×高）		mm	1910×1550×1680	2110×1600×1680	2630×1850×1830	2710×1930×1940	2630×1850×1960	2710×1930×1940
机床重量		kg	2650	3350	3650	4350	3900	4650

标准配置

●Mitsubishi M80LA

●滚柱直线导轨

●中空液压卡盘

●液压套筒尾座(DT-30液压缸尾座)

●链板式右侧排屑器

●电气柜热交换器

●警示灯

●半闭环测量装置

●标准工具

选择配置

●Siemens 数控系统

●广州数控系统

●对刀仪

●工件检测仪

●油雾收集器

●自动送料系统

注：本公司秉承不断改进产品设计的方针，我们保留修改本样本中产品技术规格及配置的权利，恕不另行通知。
