CK系列平床身数控车床

CK系列平床身数控车床为纵（Z)、横(X)两坐标控制的数控卧式车床。能进行公制直螺纹、端面螺纹、英制直螺纹、锥螺纹的车削加工。可以对各种轴类和盘类零件自动完成内外圆柱面、圆锥面、圆弧面、端面、切槽、倒角等工序的切削加工。可以满足水暖器材、阀门、电器、仪表、汽车、航天、能源等领域的复杂高精度零件的车削加工。

◆ 高刚性精密复合轴承传动
◆ 主轴转速三挡可调
◆ 硬轨
◆ 通过棒料直径大

Product Details

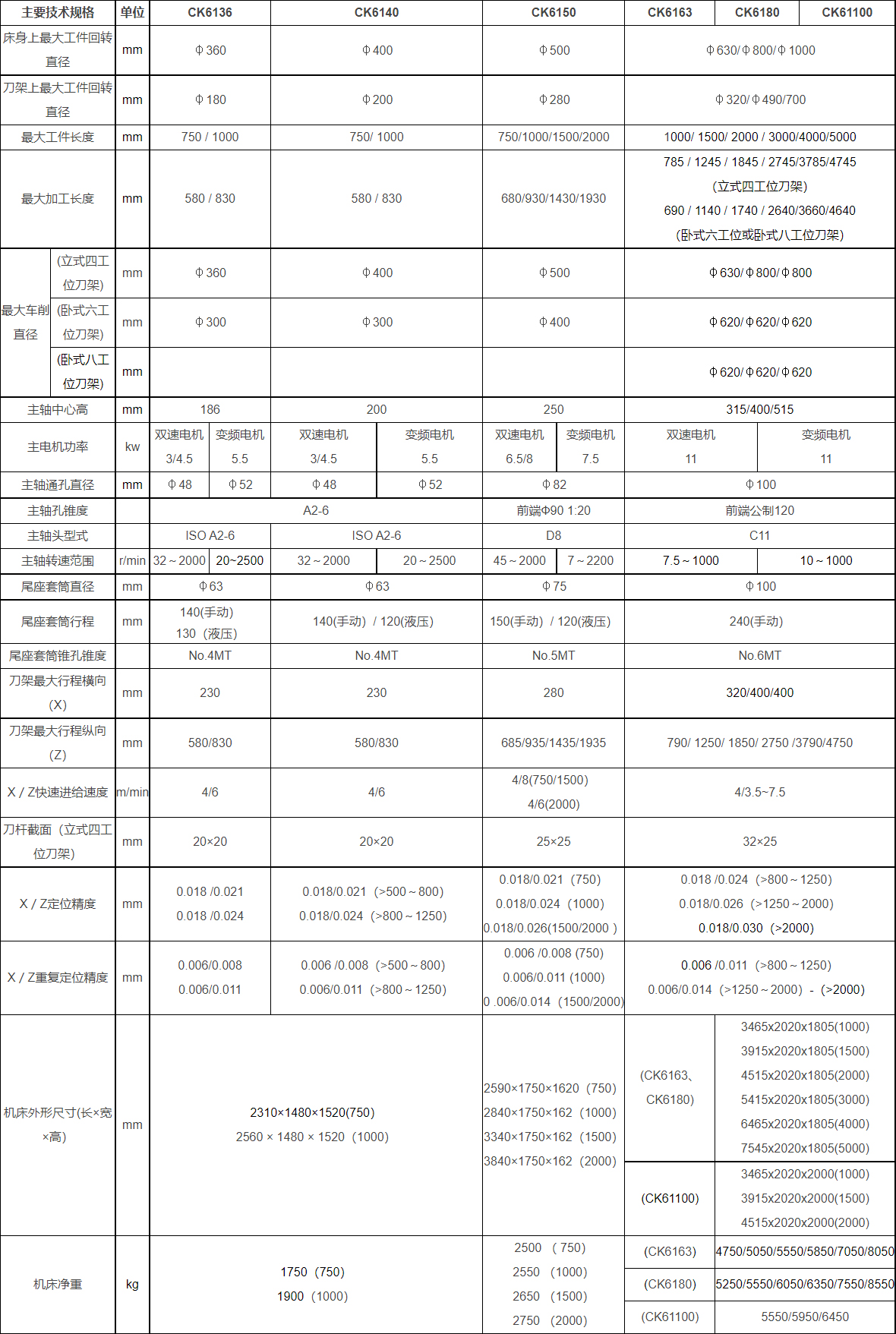

主要技术规格

单位

CK6136

CK6140

CK6150

CK6163

CK6180

CK61100

床身上最大工件回转直径

φ360

φ400

φ500

φ630/φ800/φ1000

刀架上最大工件回转直径

φ180

φ200

φ280

φ320/φ490/700

最大工件长度

750 / 1000

750/ 1000

750/1000/1500/2000

1000/ 1500/ 2000 / 3000/4000/5000

最大加工长度

580 / 830

680/930/1430/1930

785 / 1245 / 1845 / 2745/3785/4745
（立式四工位刀架）
690 / 1140 / 1740 / 2640/3660/4640
（卧式六工位或卧式八工位刀架）

最大车削直径

(立式四工位刀架)

φ360

φ400

φ500

φ630/φ800/φ800

(卧式六工位刀架)

φ300

φ400

φ620/φ620/φ620

(卧式八工位刀架)

φ620/φ620/φ620

主轴中心高

186

200

250

315/400/515

主电机功率

双速电机 3/4.5

变频电机 5.5

双速电机
3/4.5

变频电机
5.5

双速电机
6.5/8

变频电机
7.5

双速电机
11

变频电机
11

主轴通孔直径

φ48

φ52

φ48

φ52

φ82

φ100

主轴孔锥度

A2-6

前端Ф90 1:20

前端公制120

主轴头型式

ISO A2-6

C11

主轴转速范围

r/min

32～2000

20~2500

32～2000

20～2500

45～2000

7～2200

7.5～1000

10～1000

尾座套筒直径

φ63

φ75

φ100

尾座套筒行程

140(手动）

130（液压）

140(手动）/ 120(液压）

150(手动）/ 120(液压）

240(手动）

尾座套筒锥孔锥度

No.4MT

No.5MT

No.6MT

刀架最大行程横向（X）

230

280

320/400/400

刀架最大行程纵向（Z）

580/830

685/935/1435/1935

790/ 1250/ 1850/ 2750 /3790/4750

X／Z快速进给速度

m/min

4/6

4/8(750/1500）
4/6(2000)

4/3.5~7.5

刀杆截面（立式四工位刀架）

20×20

25×25

32×25

X／Z定位精度

0.018 /0.021

0.018 /0.024

0.018/0.021（>500～800）0.018/0.024（>800～1250）

0.018/0.021（750）
0.018/0.024（1000）
0.018/0.026(1500/2000 ）

0.018 /0.024（>800～1250）
0.018/0.026（>1250～2000）
0.018/0.030（>2000）

X／Z重复定位精度

0.006/0.008

0.006/0.011

0.006 /0.008（>500～800）

0.006/0.011（>800～1250）

0.006 /0.008 (750)

0.006/0.011 (1000)

0 .006/0.014（1500/2000)

0.006 /0.011（>800～1250）
0.006/0.014（>1250～2000）-（>2000）

机床外形尺寸(长×宽×高）

2310×1480×1520(750）
2560 × 1480 × 1520（1000）

2590×1750×1620（750）
2840×1750×162（1000）
3340×1750×162（1500）

3840×1750×162（2000）

(CK6163、CK6180)

3465x2020x1805(1000)
3915x2020x1805(1500)
4515x2020x1805(2000)
5415x2020x1805(3000)
6465x2020x1805(4000)
7545x2020x1805(5000)

(CK61100)

3465x2020x2000(1000)
3915x2020x2000(1500)
4515x2020x2000(2000)

机床净重

1750（750）
1900（1000）

2500 （ 750）
2550 （1000）
2650 （1500）
2750 （2000）

(CK6163)

4750/5050/5550/5850/7050/8050

(CK6180)

5250/5550/6050/6350/7550/8550

(CK61100)

5550/5950/6450

标准配置

●FANUC 数控系统

●三爪手动卡盘

●立式四工位刀架

●工件冷却系统

●自动润滑系统

●手动尾座

●尾座用顶尖

●标准工具

●接屑盒

选择配置

●Siemens 数控系统

●广州数控系统

●四爪卡盘

●卧式6工位刀架

●卧式8工位刀架

●液压卡盘

●液压尾座

●中心架

●对刀仪

注：本公司秉承不断改进产品设计的方针，我们保留修改本样本中产品技术规格的权利，恕不另行通知。

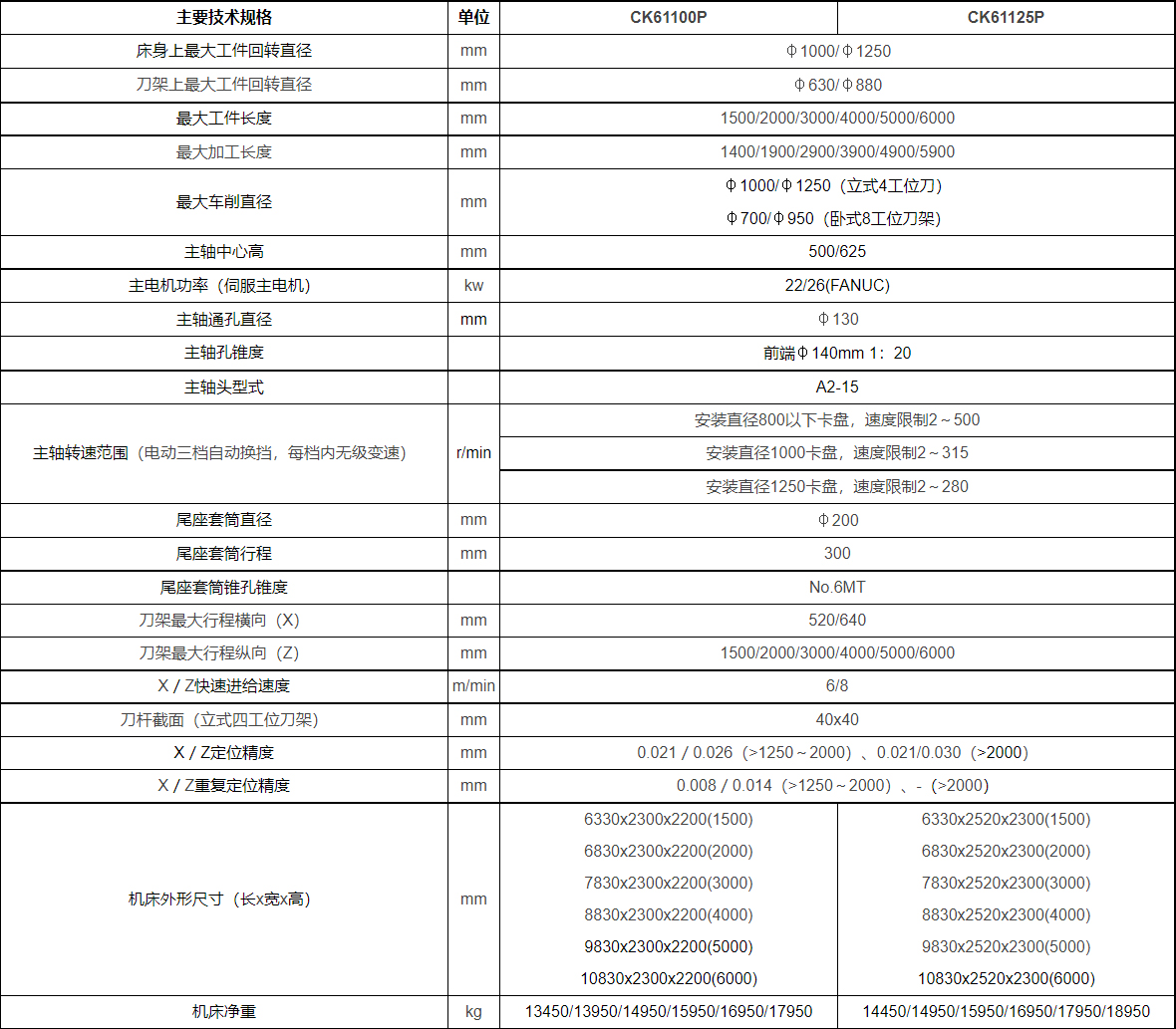

主要技术规格	单位	CK61100P	CK61125P
床身上最大工件回转直径	mm	φ1000/φ1250
刀架上最大工件回转直径	mm	φ630/φ880
最大工件长度	mm	1500/2000/3000/4000/5000/6000
最大加工长度	mm	1400/1900/2900/3900/4900/5900
最大车削直径	mm	φ1000/φ1250（立式4工位刀） φ700/φ950（卧式8工位刀架）
主轴中心高	mm	500/625
主电机功率（伺服主电机）	kw	22/26(FANUC)
主轴通孔直径	mm	φ130
主轴孔锥度		前端φ140mm 1：20
主轴头型式		A2-15
主轴转速范围（电动三档自动换挡，每档内无级变速）	r/min	安装直径800以下卡盘，速度限制2～500
		安装直径1000卡盘，速度限制2～315
		安装直径1250卡盘，速度限制2～280
尾座套筒直径	mm	φ200
尾座套筒行程	mm	300
尾座套筒锥孔锥度		No.6MT
刀架最大行程横向（X）	mm	520/640
刀架最大行程纵向（Z）	mm	1500/2000/3000/4000/5000/6000
X／Z快速进给速度	m/min	6/8
刀杆截面（立式四工位刀架）	mm	40x40
X／Z定位精度	mm	0.021／0.026（>1250～2000）、0.021/0.030（>2000）
X／Z重复定位精度	mm	0.008／0.014（>1250～2000）、-（>2000）
机床外形尺寸（长x宽x高）	mm	6330x2300x2200(1500) 6830x2300x2200(2000) 7830x2300x2200(3000) 8830x2300x2200(4000) 9830x2300x2200(5000) 10830x2300x2200(6000)	6330x2520x2300(1500) 6830x2520x2300(2000) 7830x2520x2300(3000) 8830x2520x2300(4000) 9830x2520x2300(5000) 10830x2520x2300(6000)
机床净重	kg	13450/13950/14950/15950/16950/17950	14450/14950/15950/16950/17950/18950

标准配置

●FANUC 数控系统

●手动四爪卡盘

●立式四工位刀架

●床鞍拖动尾座

●链式排屑器

●标准工具

●电气柜热交换器

选择配置

●Siemens 数控系统

●广州数控系统

●卧式8工位内冷刀架

●中心架

●跟刀架

●电气柜空调

●CE认证电气件

注：本公司秉承不断改进产品设计的方针，我们保留修改本样本中产品技术规格的权利，恕不另行通知。
