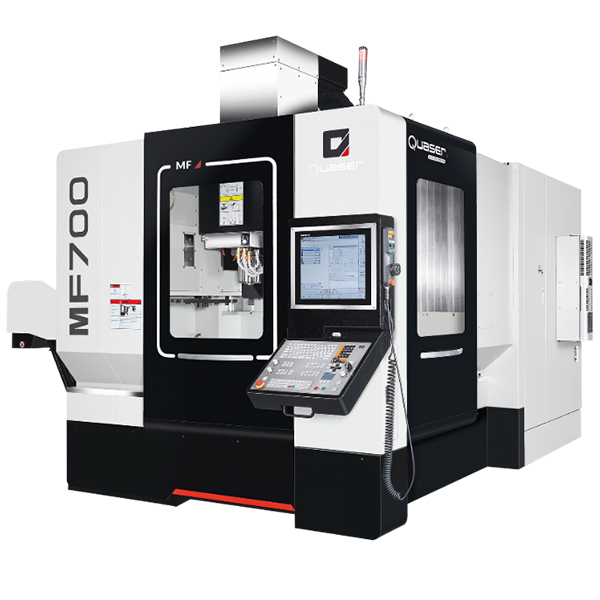

MF700

MF700採用動柱式C型結構，三軸重疊與兩旋轉軸分離之設計，比照市場上相同構型「實際」強度，利用FEM進行再優化，產出符合百德剛性，將三軸從切削區隔離，避免切削汙染與方便維修保養。

Product Details

MF700採用動柱式C型結構，三軸重疊與兩旋轉軸分離之設計，比照市場上相同構型「實際」強度，利用FEM進行再優化，產出符合百德剛性，將三軸從切削區隔離，避免切削汙染與方便維修保養。

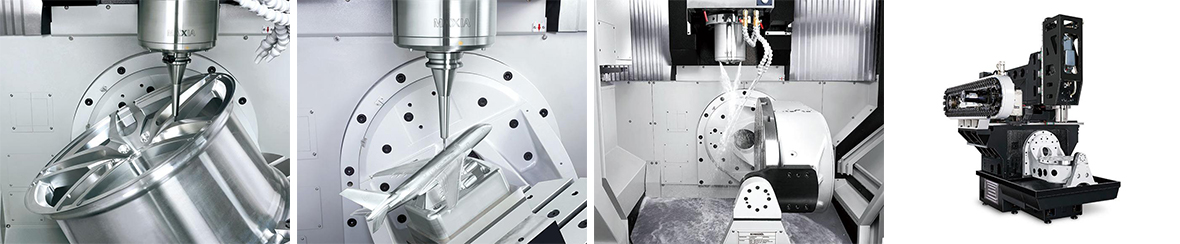

直線軸十字型設計，並利用寬跨距立柱及大尺寸滑塊支撐，讓高速切削時具有優異穩定性。掛壁式旋轉工作台可將傾斜軸內崁於機床中，能使機床佔地面積小，機床緊湊、加工區大，可提供最佳利用空間及加工區接近性。雙面支撐型傾斜軸可提高負重能力，旋轉工作台可乘載的加工件重為500kg，最大工件旋徑可達700mm、高500mm，以利於各類型加工件之加工運用。旋轉工作台標準配置採用蝸輪蝸桿及環抱式剎車設計，具有高剛性、高扭矩及高鎖緊力等特性，未來旋轉工作台可升級雙電機馬達，提供更高速及高精度表現，進一步符合航太產業加工需求。雙向門開設計便於操作者觀察及操作，可選配自動門滿足生產自動化。排屑系統為直接落屑式，切屑直接透過機台下方高效率排屑機將切屑快速、大量排出，節省機床保養時間。

技術資料	MF700
工作範圍
工作台尺寸	Ø650
最大工件旋徑	Ø700
最大工件高度	Ø700 x 500 mm
X 軸行程	820 mm
Y 軸行程	570 mm
Z 軸行程	530 mm
工作台荷重	500 kg
主軸
主軸型式	40 taper
主軸最高轉速	12K ~ 20K
自動換刀系統
刀庫容量	48 (std.)
最大刀徑	76.2 mm
無相鄰刀最大刀徑	125 mm
最大刀具長度	300 mm

技術資料	MF700
工作範圍
工作台尺寸	Ø650
最大工件旋徑	Ø700
最大工件高度	Ø700 x 500 mm
X 軸行程	820 mm
Y 軸行程	570 mm
Z 軸行程	530 mm
工作台荷重	500 kg
主軸
主軸型式	40 taper
主軸最高轉速	12K ~ 20K
自動換刀系統
刀庫容量	48 (std.)
最大刀徑	76.2 mm
無相鄰刀最大刀徑	125 mm
最大刀具長度	300 mm

應用:汽車、模具、電子、航空航天、國防、醫療、能源等工業。
